配水閘閥是在PZ型的基礎上進行的改進設計，該型配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。

配水閘閥尺寸示意圖

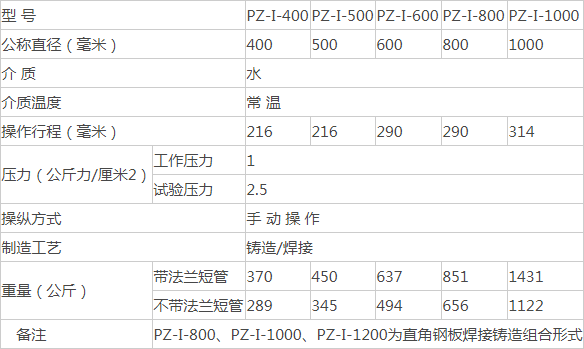

型號尺寸

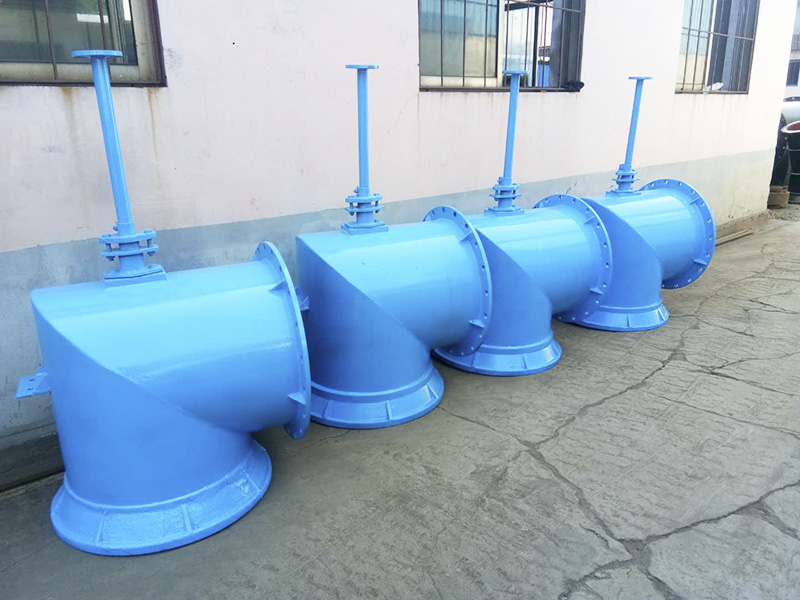

配水閘閥實拍圖

　　執行標準

　　設計規范：JB/T7746、API602

　　結構長度：JB/T7746、工廠規范

　　承插口/螺紋：JB/T1751/GB7306、ANSIB16.11/B2.1

　　試驗與檢驗：JB/T9092、API598

　　壓力-溫度：GB/T9131、ANSIB16.34

　　產品標識：GB/T12220、MSSSP25

　　供貨規范：JB/T7928

　　優點：

　　1、流體阻力小，密封面受介質的沖刷和侵蝕小。

　　2、開閉較省力。

　　3、介質流向不受限制，不擾流、不降低壓力。

　　4、形體簡單，結構長度短，制造工藝性好，適用范圍廣。

　　5、重量輕：本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。

　　6、平底式閘座：傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管機同的平底設計，不易造成雜物淤積，使流體暢通無阻。

　　7、整體包膠：閘板采用高品質的橡膠進行整體內、外包膠，歐洲*的橡膠硫化技術使得硫化后的閘板能夠保證精確的幾何尺寸，且橡膠與球墨鑄閘板接著牢靠，不易脫落及彈性記憶佳。

　　8、精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。

　　特點：流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。

　　施工、安裝要點

　　1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

　　2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

　　3、閥門安裝前必須進行外觀檢查，

　　閥門的銘牌應符合現行國家標準

　　《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格
